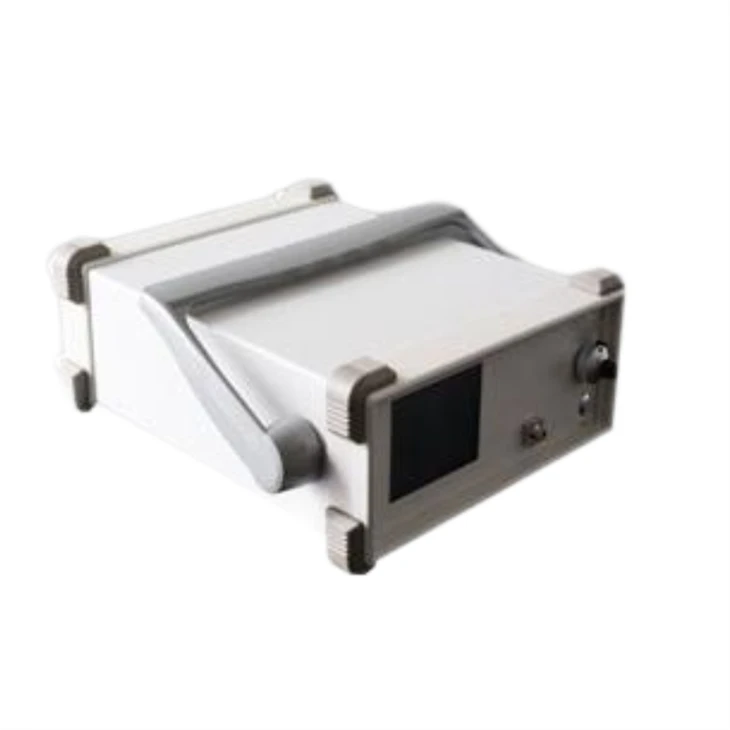

TC-TLS Serisi Ayarlanabilir Lazer Işık Kaynağı
The TC-TLS tunable laser source adopts a high-performance DFB laser with a wavelength tuning range of>34nm ve sabit dalga boyu aralığı (1GHz 50 GHz 100GHz).
Açıklama
Ürün Açıklaması
The TC-TLS tunable laser source adopts a high-performance DFB laser with a wavelength tuning range of>34nm ve sabit dalga boyu aralığı (1GHz 50 GHz 100GHz). Dalga boyu dahili kilitleme işlevi, çıkış ışığının dalga boyunun veya frekansının DWDM kanalının ITU ızgarasında olmasını sağlar. Yüksek çıkışlı optik güç (20 mW), dar hat genişliği, yüksek dalga boyu doğruluğu ve iyi güç kararlılığı özelliklerine sahiptir. Temel olarak WDM cihaz testi, fiber optik algılama, PMD ve PDL ölçümü ve optik koherens tomografi (OCT) gibi alanlarda uygulanan cihazların uzaktan kontrolü sağlanabilir.
Özellikler
● Wavelength tuning range>34nm
● Çıkış gücü ＞ 20mW
● Dar çizgi genişliği: < 1MHz
● Dahili dalga boyu kilitleme
● Uzaktan kumanda mümkündür
Uygulamalar
● WDM cihaz testi
● Fiber optik algılama sistemi
● PMD ve PDL testi
● Optik koherens tomografi (OCT)
Performans Parametresi
|
Parametreler |
Semboller |
Minimum değer |
Tipik değer |
Maksimum değer |
Birim |
|
|
Dalgaboyu |
C-bandı |
l |
1529 |
|
1567 |
nm |
|
L-bandı |
l |
1563 |
|
1607 |
nm |
|
|
Dalgaboyu ayarlama aralığı* |
C-bandı |
|
34 |
40 |
|
nm |
|
L-bandı |
|
|
40 |
|
|
|
|
Dalga boyu dönüştürme hızı |
|
|
2 |
|
s |
|
|
Dalga boyu doğruluğu |
|
-1.8 |
|
1.8 |
GHz |
|
|
ayarlama adımı |
|
1 |
50 |
100 |
GHz |
|
|
Çıkış optik gücü** |
Po |
10 |
13 |
16 |
dBm |
|
|
3dB spektral genişlik |
Dl* |
0.1 |
1 |
3 |
MHz |
|
|
Kenar modu bastırma oranı |
SMSR |
40 |
50 |
|
dB |
|
|
Polarizasyon sönme oranı |
PEX |
20 |
|
|
dB |
|
|
Bağıl gürültü yoğunluğu |
RİN |
|
-145 |
-135 |
dB/Hz |
|
|
Güç kararlılığı |
PSS |
|
|
±0.01 |
dB/5 dak |
|
|
PLS |
|
|
±0.02 |
dB/8 saat |
||
|
Çıkış izolasyonu |
ISO |
30 |
35 |
|
dB |
|
|
Özellikler |
|
Masaüstü veya modül |
||||
|
Dış boyutlar U x G x Y |
|
320×220×90mm(Masaüstü)100×82×30mm(modül) |
||||
|
Güç gereksinimleri |
|
AC 220V ± %10 (Masaüstü) DC+5V(modül) |
||||
|
Çıkış lifi |
|
PMF |
||||
|
Optik konnektör |
|
FC/APC |
||||
Sınır Koşulları
|
Parametreler |
Semboller |
Birim |
Minimum değer |
Tipik değer |
Maksimum değer |
|
Çalışma sıcaklığı |
Tepe |
ºC |
-5 |
|
55 |
|
Depolama sıcaklığı |
Tst |
ºC |
-40 |
|
85 |
|
Nem |
Sağ |
% |
5 |
|
90 |
Sipariş Bilgileri
|
HY |
TLS |
X |
XX |
XX |
XX |
X |
|
|
Ayarlanabilir Işık Kaynağı |
C--C bandı L --- L bandı
|
Güç: 13---13dBm 16---16dBm |
Ayar adımı: 01---1 GHz 50---50GHz 100---100GHz |
Fiber optik konnektör: FA---FC/APC
|
Ambalaj türü: D - Masaüstü M-Modül |
Tipik Spektrum
Yapısal boyut (mm)
