DMM Serisi Kuru Fiş Metal Kabuk Fotoelektrik Su Geçirmez Konnektör
Su geçirmez konnektörü kurulayın ve fişini çekin
Kontaklar ve yalıtkanlar gömülü ve entegredir
İzolatörler ve 0-halkalar, kolay değiştirme için kabukla birleştirilmiştir
Soketler dişli ve flanş montajlı olarak mevcuttur
13 kabuk modeli, çoklu kontak düzenlemesi ve 203'e kadar kontak
Açıklama
Tanım
-
Nem girişi olmadan güvenli bağlantı ve bağlantı kesme için tasarlanmış Dry{0}}su geçirmez konnektör
-
Gelişmiş güvenilirlik için gömülü kontaklar ve yalıtkanlar içeren entegre yapı
-
İzolatörler ve O-halkalar, kolay bakım ve değiştirme için kabukla önceden-birleştirilmiştir
-
Soket seçenekleri hem dişli hem de flanşlı montaj tiplerini içerir
-
203'e kadar kontağı destekleyen çoklu kontak konfigürasyonlarına sahip 13 kabuk boyutunda mevcuttur
-
İletim yeteneğine sahipelektrik sinyalleri, optik sinyaller, Vehibrit elektro-optik sinyaller
-
Anahtarlı hizalama yapısı yanlış hizalamayı ve yanlış çiftleşmeyi önler
-
kadar yüksek basınca dayanıklıdır140MPa
-
Talep üzerine çeşitli kabuk malzemeleri ve kablo sonlandırma yöntemleri mevcuttur
Uygulamalar
- Açık deniz sondaj platformları
- Deniz dalgıç sistemleri
- Göbek iletişimi ve güç bağlantıları
DMM serisi su geçirmez konnektör adlandırma kuralları
Teknik parametre
-
Basınç Dayanımı: 140 MPa'ya kadar (kabuk malzemesine göre değişir)
-
Mekanik Dayanıklılık: 1000 birleştirme döngüsü (O-halkası 100 döngü için derecelendirilmiştir)
-
Titreşim Direnci: 10 Hz ila 500 Hz sinüs dalgası, 10 g'a kadar ivmelenme
-
Şok Direnci: 11 ms yarım-sinüs dalgası, 50 g'a kadar ivme
-
Çalışma Sıcaklığı Aralığı: -40 derece ila +85 derece
-
Tuz Püskürtme Direnci: 100 saat
Nominal Basınç Dayanımı
DMM serisikonektör kabuğu için isteğe bağlı titanyum alaşımı veya{0}daha yüksek mukavemetli malzemeler sunarak,140MPa. Referans olarak, standart316L paslanmaz çelik kabukaşağıdaki tabloda belirtilen basınç direnci değerlerine sahiptir.
|
Kabuk özellikleri |
PBOF yok |
PBOF |
|
D |
110Mpa |
HİÇBİRİ |
|
E |
110Mpa |
HİÇBİRİ |
|
G |
110Mpa |
20Mpa |
|
K |
80Mpa |
20Mpa |
|
L |
80Mpa |
20Mpa |
|
M |
80Mpa |
20Mpa |
|
O |
70Mpa |
20Mpa |
|
P |
70Mpa |
14Mpa |
|
Q |
45Mpa |
14Mpa |
|
R |
45Mpa |
14Mpa |
|
T |
45Mpa |
HİÇBİRİ |
|
V |
45Mpa |
HİÇBİRİ |
|
X |
45Mpa |
HİÇBİRİ |
Malzeme
- Soket muhafazası:316L paslanmaz çelik (isteğe bağlı titanyum alaşımı)
- Fiş muhafazası:316L paslanmaz çelik (isteğe bağlı titanyum alaşımı)
- Yalıtkan:güçlendirilmiş moleküler malzeme
- Temas etmek:altın-kaplamalı bakır alaşımı
- Kilitleme kapağı:316L paslanmaz çelik (isteğe bağlı bakır alaşımı)
- O-halkası:nitril kauçuk
Konum Belirleyici Anahtar
Çiftleşme doğruluğunu ve hizalamayı geliştirmek için,DMM serisi konnektörlerile tasarlanmıştırçift konum belirleme tuşları.
- birincil anahtarşuraya sabitlenir:saat 12 pozisyonu.
- ikincil anahtarbir konumdadır135 derece açıvarsayılan olarak birincil anahtara göredir.
- Özel anahtarlama seçenekleri şu adreste mevcuttur:90 derece, 120 derece, 150 derece veya 170 dereceözel uygulama gereksinimlerine bağlı olarak.

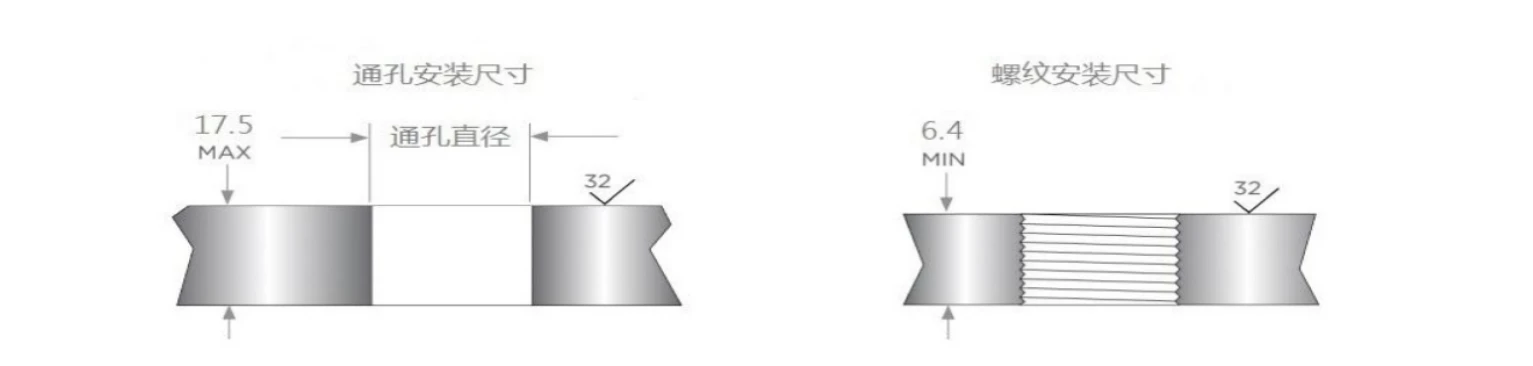

DMM BCR Dişli montaj pimi soketi boyutları
|
Konut NO. |
Bir Montaj Konusu |
Bф(mm) |
C Anahtar boyutu |
Açık delik çapı ф |
Kurulum torku NM |
|
D |
3/8-24 UNF-2A |
19.1 |
15.8 |
9.5 |
3.4-4 |
|
E |
1/2-20 UNF-2A |
22.1 |
19.1 |
12.7 |
5.7-6.2 |
|
G |
5/8-24 UNEF-2A |
25.4 |
22.1 |
15.9 |
7.4-9.6 |
|
K |
3/4-20 UNEF-2A |
28.5 |
25.4 |
19.1 |
8.5-11.3 |
|
L |
7/8-20 UNEF-2A |
31.8 |
28.6 |
22.2 |
10.2-12.4 |
|
M |
1-20 UNEF-2A |
34.8 |
31.8 |
25.4 |
13.6-17 |
|
O |
11/8-16 UN-2A |
41.2 |
38.1 |
28.6 |
14.7-18.1 |
|
P |
11/4-16 UN-2A |
44.5 |
41.2 |
31.8 |
15.8-19.2 |
|
Q |
13/8-16 UN-2A |
47.5 |
44.5 |
34.9 |
17-20.3 |
|
R |
11/2-16 UN-2A |
50.8 |
47.5 |
38.1 |
19.2-24.9 |
|
T |
2-16 UN-2A |
63.5 |
60.2 |
50.8 |
23.7-28.3 |
|
U |
2 1/4-16 BM -2A |
69.9 |
66.8 |
57.2 |
24.9-29.4 |
|
X |
2 3/4-16 UN-2A |
88.9 |
80.3 |
69.9 |
27.1-31.6 |
DMM FCR Flanş Montajlı Pim Soket Boyutları
|
Konut NO. |
A ф(mm) |
B Kare boyutu |
C Montaj deliği boyutu |
D ф(mm) |
Delme çapı |
Pah çapı. |
Ayna çapı. |
|
D |
19.1 |
22.1 |
8.5 |
9.5 |
9.5 |
10.8 |
30 |
|
E |
22.1 |
25.4 |
9.8 |
12.7 |
12.7 |
14 |
34.8 |
|
G |
25.4 |
28.5 |
11.5 |
17.4 |
17.5 |
18.5 |
39.6 |
|
K |
28.5 |
31.8 |
13 |
19 |
19.1 |
20.3 |
44.5 |
|
L |
31.8 |
34.8 |
14.3 |
22.2 |
22.2 |
23.3 |
47.5 |
|
M |
34.8 |
38.1 |
15.1 |
25.4 |
25.4 |
26.4 |
53.9 |
|
O |
41.2 |
44.5 |
18.4 |
28.5 |
28.6 |
29.9 |
62 |
|
P |
44.5 |
47.5 |
19.7 |
31.7 |
31.8 |
32.8 |
66.6 |
|
Q |
47.5 |
50.8 |
21.1 |
34.9 |
34.9 |
36.2 |
73.4 |
|
R |
50.8 |
53.9 |
22.5 |
38.1 |
38.1 |
39.1 |
76.2 |
|
T |
63.5 |
66.6 |
26.5 |
50.8 |
50.8 |
52.1 |
95.3 |
|
U |
69.9 |
72.9 |
28.3 |
57.1 |
63.5 |
58.2 |
101.6 |
|
X |
88.9 |
92 |
37.3 |
69.8 |
69.9 |
71.1 |
128.5 |
DMM CCP Dişi Fiş Boyutları
|
Konut NO. |
D |
E |
G |
K |
L |
M |
O |
O |
Q |
R |
T |
U |
X |
|
bir ф(mm) |
19.1 |
22.1 |
25.4 |
28.5 |
31.8 |
34.8 |
41.2 |
44.5 |
47.5 |
50.8 |
63.5 |
69.9 |
88.9 |

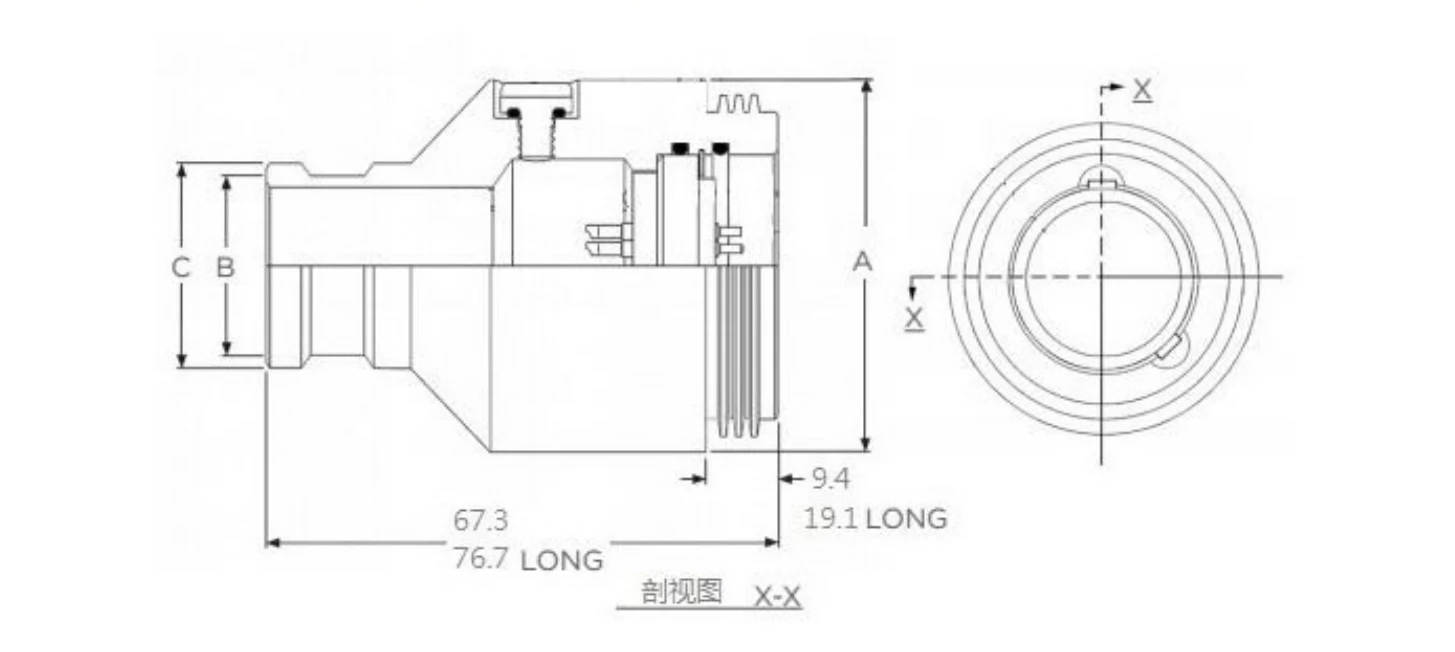

DMM CCR PBOF yağı-dolu tapa boyutları
|
Konut NO. |
bir(mm) |
B(mm) |
C(mm) |
|
G |
25.4 |
12.7 |
15.8 |
|
K |
28.5 |
12.7 |
15.8 |
|
L |
31.8 |
14.2 |
19.1 |
|
M |
34.8 |
14.2 |
19.1 |
|
O |
41.2 |
23.9 |
28.5 |
|
P |
44.5 |
23.9 |
28.5 |
|
Q |
47.5 |
26.9 |
31.8 |
|
R |
50.8 |
26.9 |
31.8 |
DMM CCP PBOF Yağ-dolu tapa boyutları
DMM CCP RA PBOF Dik açılı yağ dolu tapa boyutları
|
Konut No. |
bir(mm) |
B(mm) |
C(mm) |
D(mm) |
Somun torku (NM) |
Rec. boru iç çapı |
|
G |
25.4 |
12.7 |
15.8 |
55.9 |
4.5-5.7 |
12.7 |
|
K |
28.5 |
12.7 |
15.8 |
55.9 |
4.5-6.8 |
12.7 |
|
L |
31.8 |
14.2 |
19.1 |
60.2 |
5.7-7.9 |
16 |
|
M |
34.8 |
14.2 |
19.1 |
60.2 |
7.4-10.7 |
16 |
|
O |
41.2 |
23.9 |
28.5 |
76.2 |
8.5-11.9 |
25.4 |
|
P |
44.5 |
23.9 |
28.5 |
76.2 |
9-12.4 |
25.4 |
|
Q |
47.5 |
26.9 |
31.8 |
81.3 |
9.6-13 |
28.7 |
|
R |
50.8 |
26.9 |
31.8 |
81.3 |
10.2-13.6 |
28.7 |
|
Konut No. |
bir ф(mm) |
Bф(mm) |
|
D |
19.1 |
20.6 |
|
E |
22.1 |
23.6 |
|
G |
25.4 |
26.9 |
|
K |
28.5 |
30.5 |
|
L |
31.8 |
33.3 |
|
M |
34.8 |
36.6 |
|
O |
41.2 |
42.7 |
|
P |
44.5 |
46 |
|
Q |
47.5 |
49.3 |
|
R |
50.8 |
53.9 |
|
T |
63.5 |
66.6 |
|
U |
69.9 |
72.9 |
|
X |
88.9 |
92 |
DMM elektrik konnektörü elektrik parametreleri
- Nominal voltaj: 600VDC
- Nominal akım:<23A (depending on contact size and cable specifications)
- Yalıtım direnci:>1000 MΩ (yüksek-voltaj, yüksek-sıcaklık ve nem testinden sonra 200 MΩ)
- Temas direnci:<10mΩ
- Dielektrik dayanım gerilimi: 1000VAC
Standart akım ölçer
|
İletişim Özellikleri |
Çap (mm) |
Kontak Direnci (mQ) |
Nominal Akım (A) |
Kablo Boyutu AWG |
|
22# |
Ф0.76 |
12'den küçük veya ona eşit |
5 |
20 |
|
20# |
Ф1.00 |
5'ten küçük veya eşit |
7.5 |
18 |
|
16# |
Ф1.60 |
2,5'tan küçük veya eşit |
13 |
16 |
|
14# |
Ф1.98 |
2,0'dan küçük veya ona eşit |
20 |
12 |
|
10# |
Ф3.15 |
1,0'dan küçük veya ona eşit |
40 |
8 |
Elektrik konnektörü kontak düzeni
DMM Optik Konektör Teknik Parametreler
- Ekleme kaybı: 1,0dB'den az veya eşit
- Nominal voltaj: 600VDC
- Nominal akım:<23A (depending on contact size and cable specifications)
- Insulation resistance: >1000MΩ (dayanım gerilimi, yüksek sıcaklık ve nemli ısıdan sonra 200MΩ)
- Temas direnci:<10mΩ
- Dielektrik dayanım gerilimi: 1000VAC
İletişim Düzenlemesi
Neden Bizi Seçmelisiniz?
• Güvenilirlik - Odaklı Tasarım
DMM serisi su geçirmez konnektörlerimiz zorlu ortamlar için tasarlanmıştır. Kuru - eş su geçirmez yapı, yanlış - eşleşmesini önlemek için anahtarlı hizalama ve kolay bakım için önceden - birleştirilmiş bileşenler gibi özelliklerle, açık deniz, denizcilik ve kritik göbek uygulamalarında uzun - vadeli, istikrarlı çalışma sağlarlar.
• Çok Yönlülük ve Kişiselleştirme
13 kabuk boyutunda, çoklu kontak konfigürasyonlarında (203 kontağa kadar destekler) ve kabuk malzemeleri (316L paslanmaz çelik, titanyum alaşımı) ve kablo sonlandırma yöntemleri seçenekleriyle mevcuttur. Ayrıca benzersiz sistem gereksinimlerine uyacak şekilde özel anahtarlama açıları da (90 derece, 120 derece vb.) sunuyoruz.
• Kanıtlanmış Performans
Yüksek basınca (uygun malzemelerle 140 MPa'ya kadar), titreşime (10 Hz - 500 Hz) ve şoka (11 ms yarım - sinüs dalgası) dayanabilir. Açık deniz sondaj platformlarında ve deniz dalgıç sistemlerinde test edilmiş ve güvenilmiştir; zorlu koşullarda dayanıklılıkları kanıtlanmıştır.
• Kapsamlı Uzmanlık
Bağlayıcı adlandırma kuralları, malzeme özellikleri ve teknik parametrelere ilişkin - derinlemesine bilgiyle desteklenir. Ekibimiz, sistemlerinize sorunsuz entegrasyon sağlamak için doğru bağlayıcı varyantının seçilmesinden - satış sonrası hizmete- kadar - ila - uç desteği-sağlar.
SSS
S1: DMM serisi konnektörler hem elektriksel hem de optik sinyalleri işleyebilir mi?
A1: Evet! Elektrik sinyallerini, optik sinyalleri ve hibrit elektro - optik sinyalleri iletmek üzere tasarlanmışlardır; bu da onları çoklu - sinyal iletimine ihtiyaç duyan entegre sistemler için ideal kılar.
S2: Doğru kabuk boyutunu ve kontak konfigürasyonunu nasıl seçerim?
Cevap2: Uygulamanızın alan kısıtlamalarını, sinyal tipi/miktar ihtiyaçlarını göz önünde bulundurun. Ekibimiz,-gerilim/akım gereksinimleri, sinyal sayısı ve kurulum ortamı gibi ayrıntıların paylaşılmasına yardımcı olabilir. 13 kabuk boyutunu ve kişi yapılandırmasını (203 kişiye kadar) kullanarak size rehberlik edeceğiz.
S3: Basınç direncinde "PBOF yok" ile "PBOF" arasındaki fark nedir?
Cevap3: "PBOF", yağ - doldurma basıncı dengesini ifade eder. Basınç direncini etkiler-"Nominal Basınç Direnci" tablosuna bakın. Örneğin, "G" kabuğu 110 MPa'ya (PBOF yok) karşı 20 MPa'ya (PBOF) sahiptir. Sisteminizin basıncına ve çevre koşullarına göre seçim yapın.
S4: Özel anahtarlama açılarını sipariş etmek zor mu?
Cevap4: Hiç de değil! Uygulama ihtiyaçlarına göre 90 derece, 120 derece, 150 derece veya 170 derece özel anahtarlama sunuyoruz. Sipariş verirken istediğiniz açıyı belirtmeniz yeterli, biz de ona göre üretim yapalım.
